焊接裂紋是焊接件中最常見的一種嚴重缺陷。在焊接應力及其他致脆因素共同作用下，焊接接頭中局部地區(qū)的金屬原子結合力遭到破壞而形成的新界面所產(chǎn)生的縫隙。

它具有尖銳的缺口和大的長寬比的特征。裂紋影響焊接件的安全使用，是一種非常危險的工藝缺陷。

焊接裂紋不僅發(fā)生于焊接過程中，有的還有一定潛伏期，有的則產(chǎn)生于焊后的再次加熱過程中。

焊縫在焊接當中開裂有以下原因:

應力、拘束力、剛性、化學成分、焊縫預留的間隙、電流、焊道、母材清潔度等。這些因素都可能是造成焊縫開裂。

雖然焊縫開裂原因很多，但在不同場合是多種因素造成，也有兩種或三種因素造成的。但不管幾個因素，其中必有一個主要因素。也有各種條件都沒有什么影響，只受一個因素造成焊縫開裂。

因此出現(xiàn)焊縫開裂必須首先正確地分析出開裂的主要因素和次要因素，根據(jù)造成開裂的主要、次要因素采取相應措施進行解決。

焊接過程形成的焊縫是焊條和母材兩者經(jīng)過電流高溫熔化后形成焊縫，是焊條和母材由固體變成液體，高溫液體是熱脹，冷卻變成固體是收縮。由于熱脹冷縮，自然使焊接結構產(chǎn)生應力。

有些焊接結構本身就存有拘束力和剛性。

焊接過程是由固體變成液體，也就是由固態(tài)轉(zhuǎn)變成液態(tài)(通常說鐵水)，再由液態(tài)變成固態(tài)，也就形成焊縫。液態(tài)轉(zhuǎn)變成固態(tài)(也就是鐵水轉(zhuǎn)變成晶粒)。鐵水變成晶粒的過程就是結晶過程。

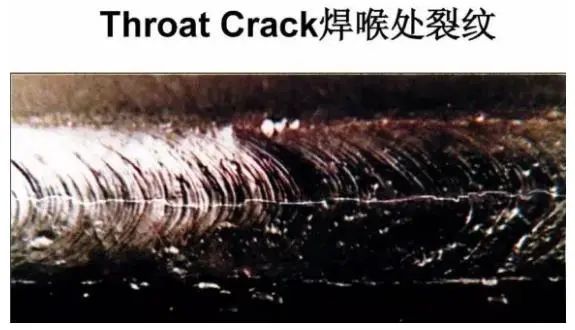

母材溫度低的位置先開始結晶，逐漸向焊縫中間位置伸展，焊縫中間最后結晶。由于熱脹冷縮的作用，焊接結構受應力或拘束力或剛性的影響，使母材晶粒連接不到一起，輕者在焊縫中間出現(xiàn)小裂紋，重者在焊縫中間出現(xiàn)明顯的裂縫。

即使母材和電焊條的化學成分都好，受焊接結構的拘束力、剛性和焊接過程產(chǎn)生的應力影響，也會出現(xiàn)裂紋或裂縫。

如果母材和電焊條的化學成分不好(碳、硫、磷等偏高);或是焊縫預留間隙太大，母材在焊縫邊緣雜質(zhì)過多，或電流過大，并且焊接速度過快、過慢、焊道過寬等因素會使焊縫開裂情況更要加重。

焊接裂紋根據(jù)其部位、尺寸、形成原因和機理的不同，可以有不同的分類方法。按裂紋形成的條件，可分為熱裂紋、冷裂紋、再熱裂紋和層狀撕裂等四類。

根據(jù)焊接工程現(xiàn)場焊縫開裂情況，多數(shù)是因為應力、拘束力、剛性造成的?？梢哉f往往是應力、拘束力、剛性為焊縫開裂的主要因素。

解決應力、拘束力、剛性造成焊縫開裂比較有效的辦法是：采取固定焊、分散焊。

所謂固定焊：先將焊件的全部焊縫，或是重要部位焊縫，先采取小電流、窄焊道、短距離焊，全部固定住。這樣使焊件不易產(chǎn)生較大應力。

即便在焊件各處都固定住，但也不可在同一位置順序向前，更不可采取大電流并采用大規(guī)格焊條。應換位置焊，不使其局部位置產(chǎn)生過大熱量。有拘束力和剛性結構可以采取同樣的方法解決。

所謂分散焊，這對大型結構來說決不可在同一位置順序焊，應當調(diào)換位置進行焊。

對大型結構不僅得先固定焊，再采取分散焊，第一焊道也不可用大電流和大規(guī)格焊條。對整體大結構來說全部焊縫自始至終都得分散焊，不然，雖然焊縫不開裂，但殘留應力太大。

所以說焊接好焊縫也不難！關鍵是在老師的指導下，掌握焊接的基本要領，勤學苦練并持之以恒，一定會焊接處美麗的焊縫！

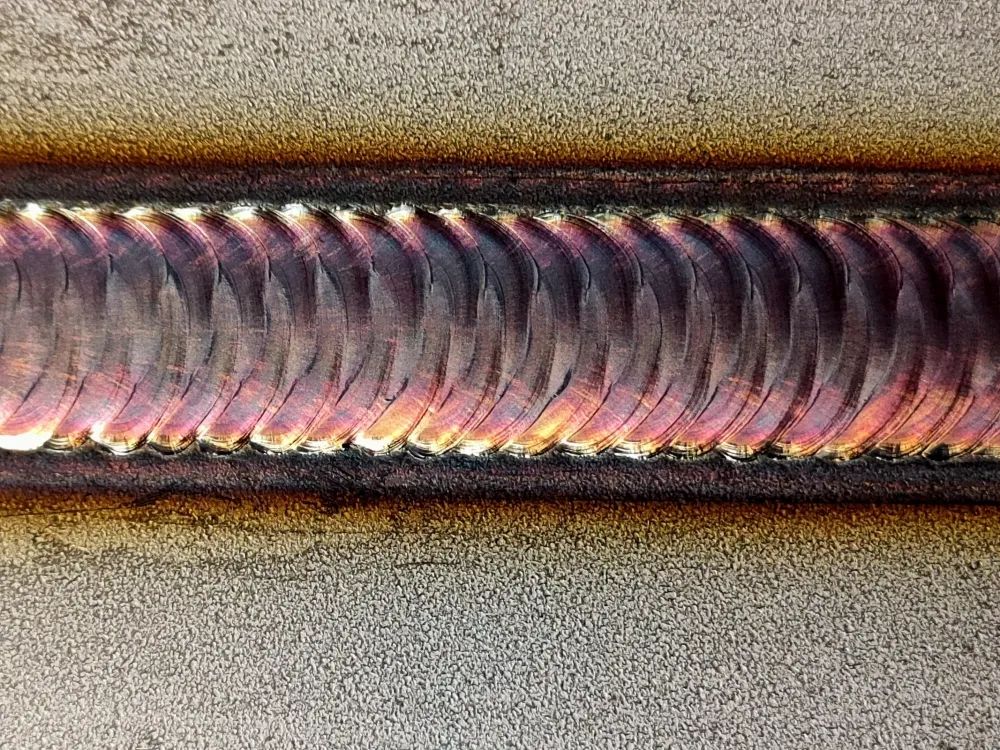

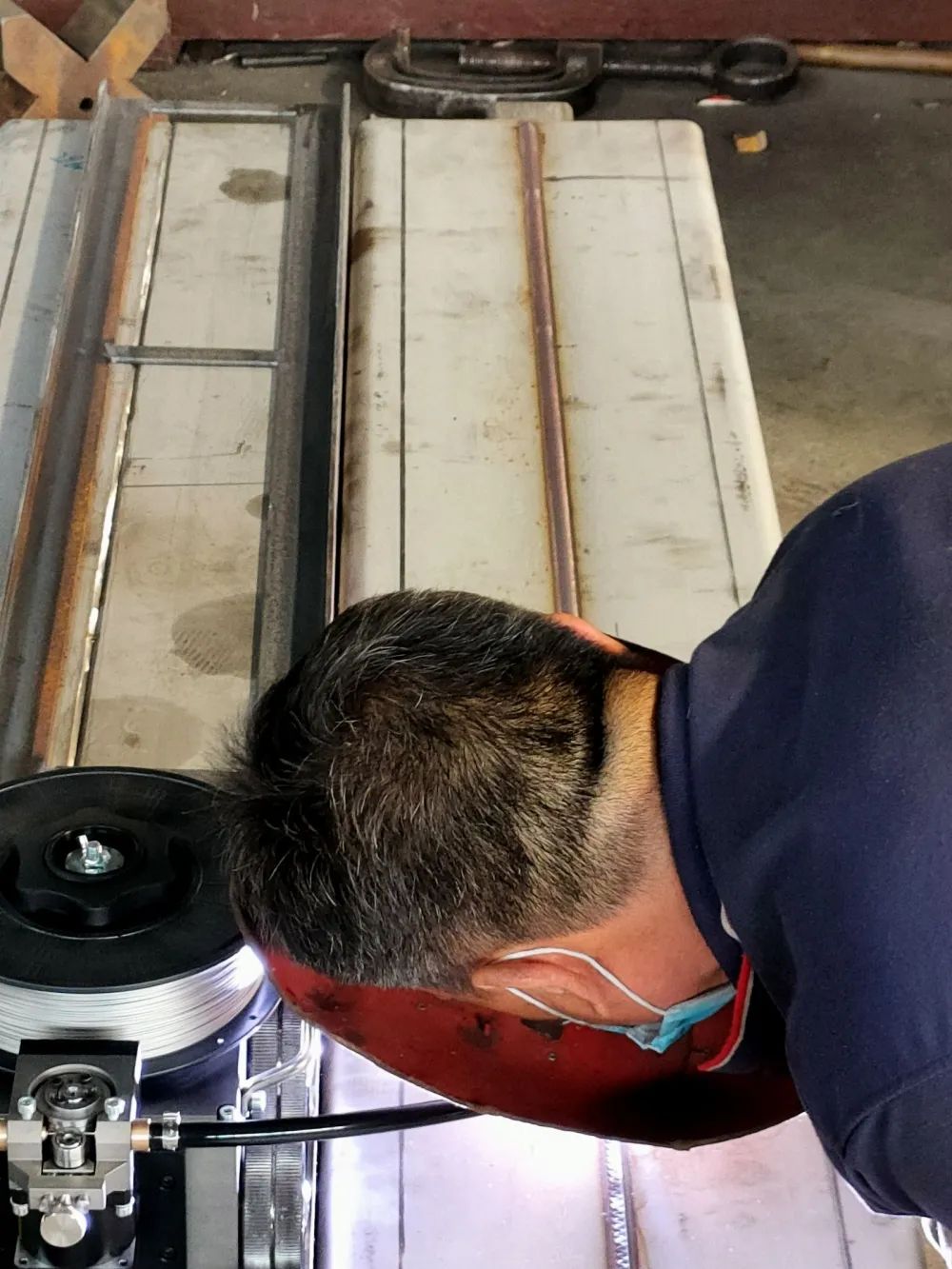

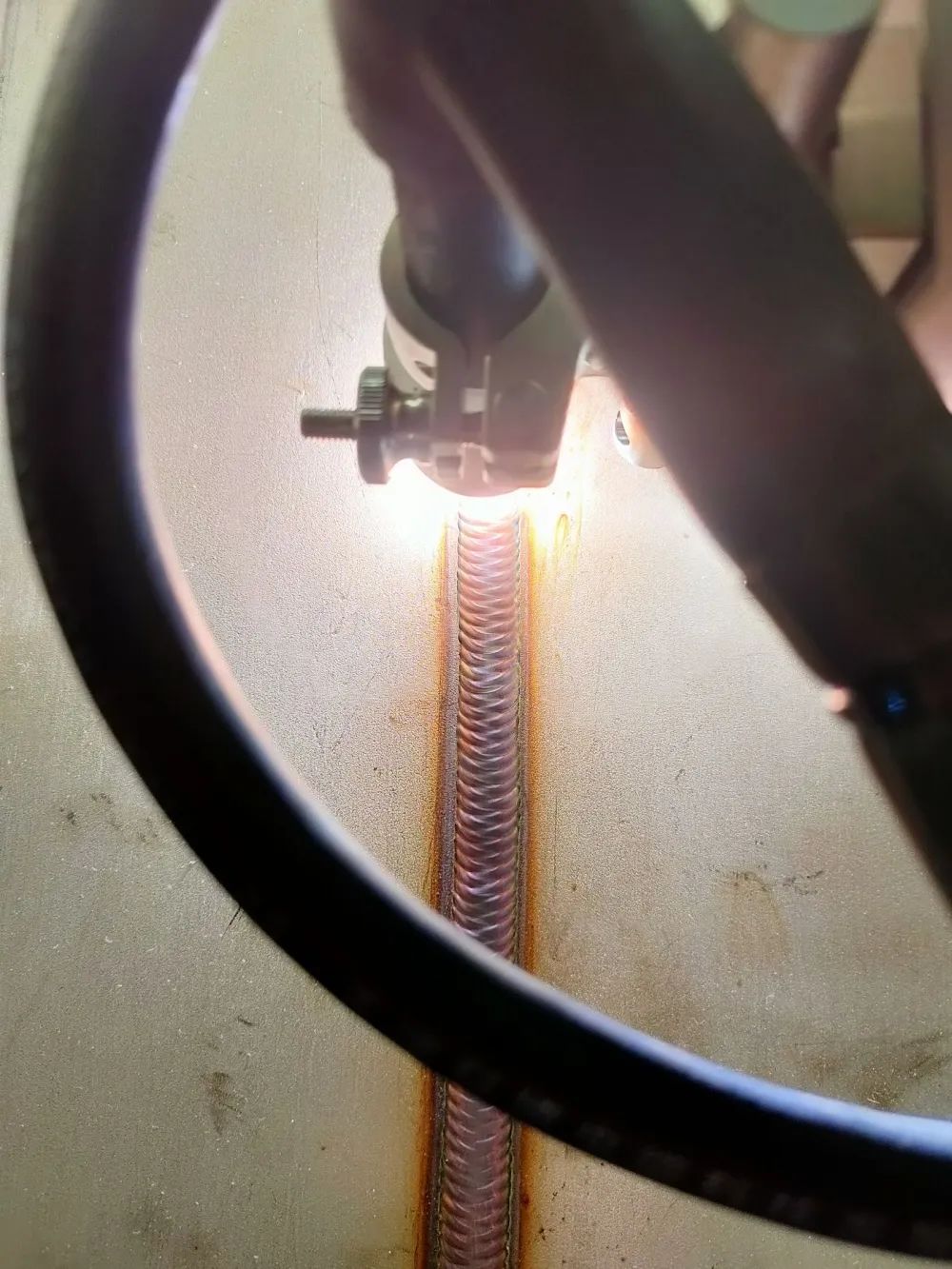

看我們金魯鼎師傅用自動焊機焊的焊縫是不是很漂亮！
